Leírás
NAYY-J5x120mm2 SM 0,6/11kV-os PVC szigetelésű alumínium földkábel
Felhasználási terület:
– Energiaátviteli hálózati kábelként, fix installációhoz, lehetőleg kábelcsatornában, beltéren, szabadban, vízben, talajban fektetve, ha működés közben mechanikai sérülés nem várható.

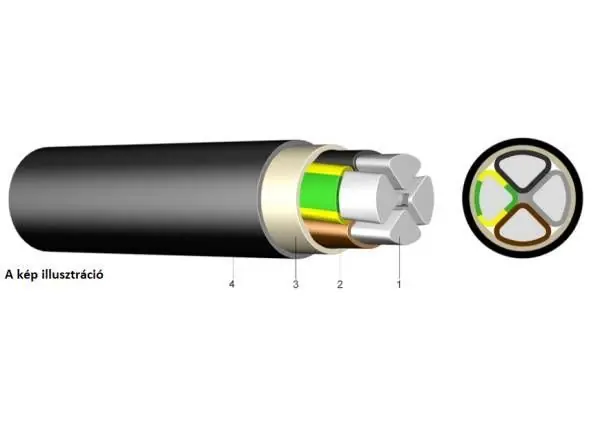

Felépítése (a kép számozása szerint):
1. alumínium vezető, csupasz elemi szálakból sodrott, szektoros keresztmetszetű (a kép nem ezt az érszámot ábázolja!)
2. PVC érszigetelés
3. PVC kitöltőköpeny vagy bandázsolás
4. PVC külso köpeny, fekete, UV álló
Zöld/sárga érrel rendelkezik
Névleges feszültség (Uo/U): 600/1000V
Külső átmérő: 42.0mm
Tömeg: 2045kg/km
Környezeti hőmérséklet:
-fix elhelyezésnél -20°C-tól +70°C-ig
-mozgó elhelyezésnél -5°C-tól +70°C-ig
Szabványok:
-DIN VDE 0276-603
-HD 603 S1
-DIN EN 60228 1. és 2. osztály (vezető felépítése)
-HD 308 S2 (ér jelölése)
Kiszállítás esetén a fogadó helyen a levételi eszköz (targonca vagy daru) biztosítása a megrendelő feladata
